Dans l’industrie, un treuil manuel doit être sélectionné en fonction de son utilisation réelle et des contraintes de l’installation. La charge à déplacer constitue un premier critère, mais elle ne suffit pas à définir l’équipement. La longueur du câble, le sens de sortie, la position de fixation, la fréquence des manœuvres ou encore l’environnement de travail influencent directement la configuration du treuil.
Les treuils configurés permettent d’adapter plusieurs caractéristiques de l’appareil aux besoins d’une installation de levage ou de traction.

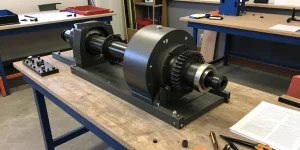

Pourquoi choisir un treuil manuel à vis sans fin ?
Le treuil manuel à vis sans fin est utilisé pour déplacer une charge au moyen d’un câble enroulé autour d’un tambour. La rotation de la manivelle entraîne progressivement ce tambour grâce à un mécanisme démultiplié. Cette conception permet de commander précisément le déplacement tout en limitant l’effort demandé à l’opérateur.
Ce type de treuil convient notamment aux installations qui ne disposent pas d’alimentation électrique ou qui ne nécessitent que des manœuvres occasionnelles. On le retrouve dans les ateliers, les bâtiments industriels, les stations de traitement de l’eau, les équipements de maintenance ou les installations techniques nécessitant un positionnement contrôlé.
Avant toute sélection, il est indispensable de distinguer le levage vertical de la traction horizontale. En levage, l’appareil supporte directement la masse suspendue. En traction, l’effort nécessaire dépend du poids déplacé, mais aussi de la pente, des frottements et du mode de déplacement de la charge. Un treuil ne doit donc jamais être choisi uniquement à partir du poids total de l’équipement à déplacer.
Définir les caractéristiques principales du treuil
La capacité de levage ou de traction
La capacité doit être déterminée à partir de l’effort maximal susceptible d’être appliqué au câble. Il faut prendre en compte la charge utile, les accessoires employés, les résistances au déplacement et les éventuels effets dynamiques. Une marge arbitraire ne remplace pas un calcul adapté à l’installation.
La capacité disponible évolue également avec l’enroulement du câble. Plus le nombre de couches augmente sur le tambour, plus le rayon d’enroulement devient important. Le couple disponible au niveau du câble diminue alors progressivement. Il convient donc de vérifier la capacité annoncée sur la première couche, mais aussi celle correspondant à la dernière couche utilisée.
La longueur et le diamètre du câble
Le câble doit être compatible avec le tambour et avec l’effort à transmettre. Son diamètre dépend notamment de sa construction, de sa résistance minimale à la rupture et du coefficient de sécurité retenu pour l’application. Sa longueur doit intégrer la course utile, le cheminement dans les éventuelles poulies et les tours qui doivent rester en permanence sur le tambour.
La capacité d’enroulement du treuil doit être suffisante sans provoquer un remplissage excessif. Le câble ne doit pas atteindre le bord des flasques ni former un empilement irrégulier. Le rapport entre le diamètre du tambour et celui du câble participe aussi à la préservation du câble lors des flexions répétées.
La position et le mode de fixation
Un treuil peut être installé en applique sur une paroi ou fixé à plat sur une structure horizontale, lorsque sa conception le permet. Le support doit résister aux efforts transmis par l’appareil dans toutes les situations prévues. La direction du câble doit également rester compatible avec la sortie autorisée par le fabricant.
La configuration doit garantir un accès satisfaisant à la manivelle, une posture de travail correcte et une visibilité suffisante sur la charge. L’opérateur doit pouvoir effectuer la manœuvre sans se placer dans l’axe du câble tendu ou dans une zone exposée à la charge.
Adapter le treuil avec des options techniques
Le tambour rainuré
Un tambour rainuré guide le câble pendant son enroulement. Il peut favoriser une répartition plus régulière des spires lorsque le câble arrive correctement dans l’axe du tambour. La gorge doit cependant être réalisée pour un diamètre de câble défini. Toute modification ultérieure du câble impose donc de vérifier sa compatibilité avec le rainurage.
Le galet presseur
Le galet presseur aide à maintenir le câble au contact du tambour, notamment lorsque celui-ci peut se détendre à vide. Il ne corrige toutefois ni un mauvais alignement ni un angle de déviation trop important. Son utilisation doit être prévue dans la configuration du treuil et validée pour le modèle concerné.
Le câble synthétique
Un câble synthétique de type HMPE peut constituer une alternative au câble en acier dans certaines applications. Plus léger et plus facile à manipuler, il nécessite néanmoins une configuration compatible. L’état de surface du tambour, le mode de fixation et le nombre de tours de sécurité à conserver doivent respecter les préconisations du fabricant.
La fixation au sol
Certains treuils peuvent recevoir des perçages ou une disposition spécifique pour une fixation au sol. Cette option doit être prévue dès la définition de l’appareil. Elle permet d’adapter le châssis au support disponible, sans effectuer sur place une modification susceptible d’altérer sa résistance ou sa conformité.
Vérifier l’ensemble de l’installation
La configuration d’un treuil ne peut pas être dissociée de son environnement. Les poulies de renvoi, les points d’ancrage, le câble et les accessoires terminaux doivent présenter des caractéristiques compatibles avec les efforts calculés. L’angle formé par le câble au niveau d’une poulie peut notamment augmenter fortement la charge appliquée à son support.
Les conditions ambiantes doivent aussi être prises en compte. Une atmosphère humide, saline, poussiéreuse ou chimiquement agressive peut nécessiter une protection particulière ou l’emploi de matériaux résistant à la corrosion. La température, l’exposition extérieure et la fréquence d’utilisation participent également au choix final.
Avant la mise en service, l’utilisateur doit contrôler la fixation du treuil, l’enroulement du câble, le fonctionnement du frein et l’absence d’interférence avec la structure. L’installation doit ensuite faire l’objet d’un entretien régulier et des vérifications prévues par la notice du fabricant et la réglementation applicable.
Une configuration fondée sur l’usage réel
Configurer un treuil manuel à vis sans fin consiste à transformer un besoin de manutention en caractéristiques techniques précises. La charge, la course, le câble, le tambour, la fixation et les conditions d’utilisation doivent être étudiés comme un ensemble cohérent.
Cette démarche permet d’éviter le choix d’un appareil surdimensionné, insuffisant ou difficile à intégrer. En cas de doute, la définition du treuil doit être accompagnée d’une étude de l’installation et d’une validation technique des options retenues avant toute commande.
